Präzises, schnelles und automatisches Wägen in jeder Branche
SilverPoint ist ein modernes, automatisiertes und dynamisches Gleiswägemesssystem zum Wägen von Zugverbänden und Waggons sowie zur Überwachung der Waggonbeladung. Das System ist sowohl für den eichpflichtigen Geschäftsverkehr (Eichzulassung nach MID als automatisches Messgerät) als auch als reine Prozessvariante (Technologieversion) erhältlich.
Hauptvorteile
- Dynamisches Wägesystem zur Erfassung des Gewichts von Zügen und Waggons
- Erkennung von Quer- und Längsüberladungen einzelner Waggons in der Bewegung
- Hervorragende Genauigkeit, typgenehmigtes Messsystem
- Keine Unterbrechung des Transportbetriebs dank sehr einfacher Installation
- Möglichkeit der Anbindung an das Tamtron OCR-System zur Erkennung von Waggons und Containern
Spezifikationen und Versionen
Die SilverPoint-Dynamikwaage für den eichpflichtigen Geschäftsverkehr erfasst die individuellen Waggongewichte sowie das Gesamtgewicht des Zuges in eichfähiger Genauigkeit gemäß OIML R106. Darüber hinaus kann das System fehlbeladene Waggons sowohl auf der Längs- als auch auf der Querachse präzise identifizieren.
Die dynamische SilverPoint-Gleiswaage für rein interne Prozesswägungen überwacht und misst alle relevanten Gewichtswerte der Waggons, wie beispielsweise Achs- und Drehgestelllasten sowie das Gesamtgewicht. Das System dokumentiert zudem das Gesamtgewicht des Zugverbands und die Überfahrtsgeschwindigkeit. Ein Abgleich der Drehgestellgewichte ermöglicht es, ungleichmäßige Beladungen in Längs- und Querrichtung zuverlässig zu erkennen.
Vollautomatisches Wägesystem
Die dynamische Gleiswaage SilverPoint kann im vollautomatischen Modus komplett ohne Bedienpersonal betrieben werden oder als klassische, bedienergestützte dynamische Waage zum Einsatz kommen.
Im Automatikmodus werden die Wägedaten direkt von der Waage an das ERP-System des Anwenders übertragen, wo sie für die logistischen Prozesse und Auswertungen direkt zur Verfügung stehen.
Wird die Wägung manuell durch einen Bediener am PC durchgeführt, kommt die leistungsstarke Datenverarbeitungs- und Anwendersoftware ScalexPC-Gleiswaage zum Einsatz. Diese enthält alle Standardfunktionen wie Datenbanken für Kunden, Waggons und Materialien. Das System ermöglicht neben dem Ausdruck von Wägescheinen auch die Erstellung individuell definierter Berichte.
Installation

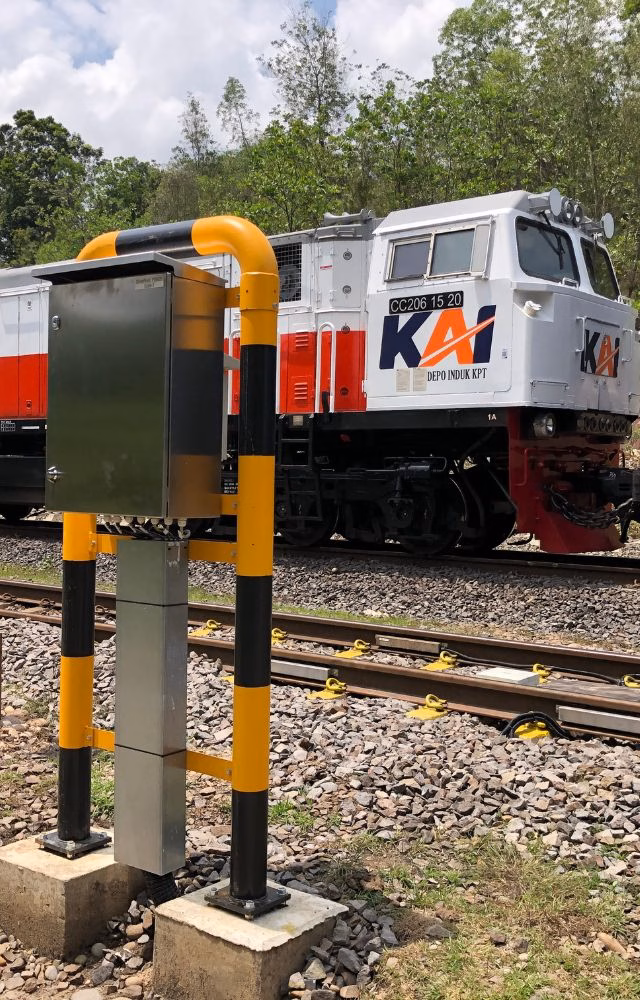

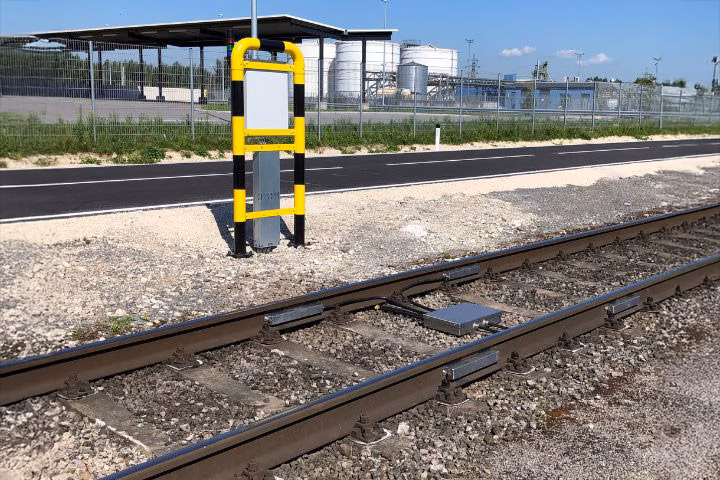

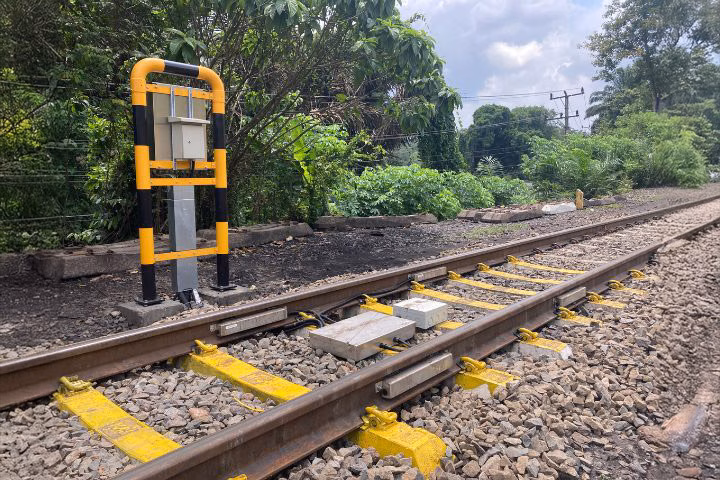

Die SilverPoint-Gleiswaage lässt sich schnell und einfach installieren, ohne dass bauliche Änderungen am Fundament oder Eingriffe in das Schotterbett erforderlich sind. Die Lastsensoren werden direkt in die vorhandenen Schienen aller Standardprofile eingesetzt – ganz ohne Trennschnitte in den Schienen. Das Gleis im Installationsbereich sollte die Neigungs- und Ebenheitsanforderungen von Tamtron erfüllen. Die Messelektronik der Waage, einschließlich des Industrie-PCs mit Analysesoftware, wird je nach Kundenanforderung entweder in einem separaten Außenschrank direkt am Gleis oder in einem Schaltschrank im nahegelegenen Gebäude untergebracht.
Die Montage erfolgt ohne Unterbrechung des Zugverkehrs oder langfristige Streckensperrungen. Die gesamte Installationszeit beträgt typischerweise nur drei Tage: Die mechanische und elektronische Montage der Waage inklusive der statischen Kalibrierung nimmt zwei Tage in Anspruch. Am dritten Tag erfolgt die dynamische Kalibrierung und Abnahme mit einem Referenzzug.
Technische Spezifikationen
Messprinzip: Direkt in das Gleis integrierte Sensoren
Tragfähigkeit: 40 t / Achse
Eichwert: e = d = 100 kg
Wägebereich: 1 t – 40 t für eine einzelne Achse
Max. Wägeschwindigkeit: 20 km/h
Min. Wägeschwindigkeit: 1 km/h
Überqueren Geschwindigkeit: Unbegrenzt
Waggontypen: Alle Standardwaggons
Wägegenauigkeit*): Maximal zulässiger Fehler von 2 % (1 %) für einzelne Waggons und von 1 % (0,5 %) für den gesamten Zugverband – abhängig von der Gleisqualität im Vor- und Nachlauf der Waage
Typgenehmigung: EC-Typprüfungsnummer TCM 128/15 – 5310
Schienenprofile: Alle Standard-Eisenbahnschienen wie S49, R60, R65 usw.
Betriebstemperatur: -30ºC bis +70ºC
Versorgungsspannung: 230 VAC/50Hz
Schnittstelle: RS232
Computernetzwerk: LAN, WLAN
Schutzart: Messsensoren – IP67, Elektronik – IP55
*) Die Waage in der kommerziellen Wägerversion kann nur zum Wägen von festen Ladungen verwendet werden, nicht von flüssigen Ladungen
Laden Sie die Produktbroschüre herunter
Das SilverPoint-System ist eine hocheffiziente Lösung, die eine für den eichpflichtigen Geschäftsverkehr zugelassene dynamische Gleiswaage mit einer präzisen Überwachung aller Ladeparameter kombiniert. Laden Sie die Broschüre herunter, um alle Funktionen, Systemoptionen und Praxisvorteile im Detail zu erkunden.
